关于谐波的一些知识

发布时间:2017年07月19 10:41:08

谐波的定义

当正弦波电压施加在非线性负载上,电流就变成了非正弦波,非正弦波电流在电网阻抗上产生压降,会使电压波形也变为非正弦波,对非正弦波作傅立叶级数分解,其中频率与工频相同的分量称为基波,频率大于工频的分量称为谐波。

谐波的危害

使公用电网中的设备产生附加谐波损耗,降低电网、输电及用电设备的使用效率,增加电网线损。
在三相四线制系统中,由于零线流过大量的3 次及其倍数次谐波电流,造成零线过热。
谐波会产生额外的热效应从而引起用电设备发热,绝缘老化,降低设备的使用寿命。
谐波容易使电网与补偿电容器之间发生并联谐振或串联谐振。使谐波电流放大几倍甚至数十倍,造成过电流,引起用电设备损坏,谐
振严重时还会引起跳闸事故。
谐波会引起一些保护设备误动作,同时也会导致电气测量仪表计算不准确。
谐波会对附近的通信系统产生干扰,轻者产生噪声,降低通话质量,重者导致信号丢失,使通信系统无法正常工作。

谐波标准介绍

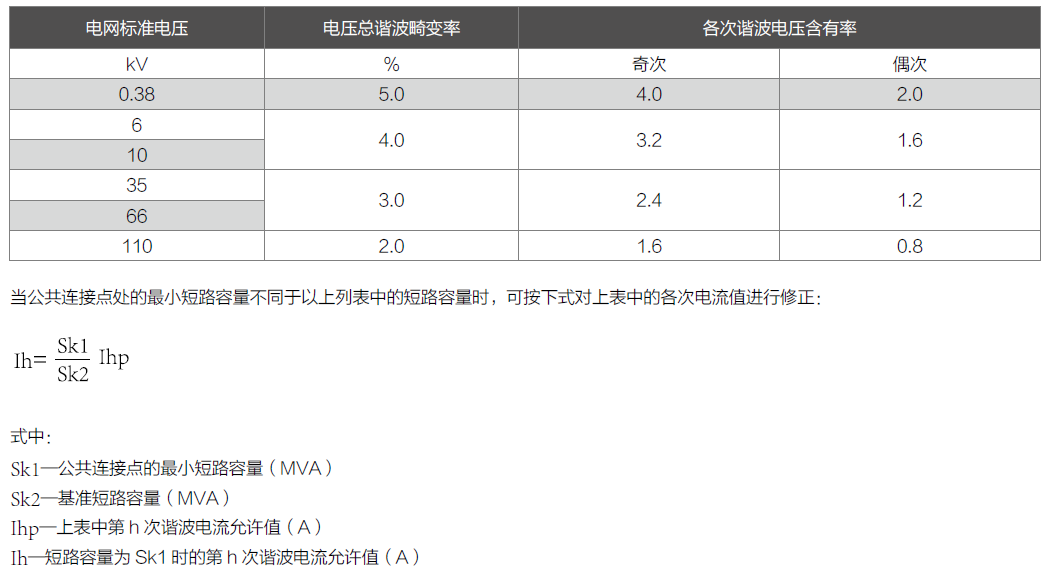

根据国家标准《电能质量 公用电网谐波》(GB/T 14549-1993)要求,公用电网谐波电压(相电压)限值如下表:
