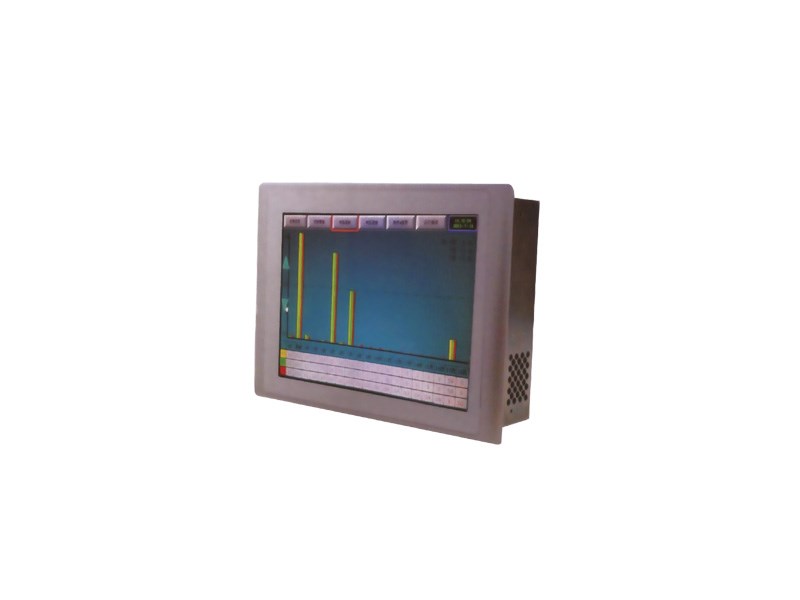

产品概述
我公司研制的 SHPQAPF 电能质量装置，采用 DSP+ARM11 为核心，DSP 具有极强的数据处理能力用来完成数据的采集与计算，核心硬件处于国内先进水平。
ARM11 用来进行数据的统计、显示、存储、按键、通讯和报警跳闸功能。采用 WINCE5.0 嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性。
数据采集部分采用 8 通道、同步采样的 16 位高速 A/D 转化器，采集精度高，实测精度达到电能质量监测指标国家标准的要求。可保存一年以上的历史数据掉电不丢失。大容量的存储空间，满足电能质量检测装置对数据存储的要求，采用了软件锁相技术，频率自动跟踪，防止了在电力系统频率变时对检测标准的影响，防止了频率“泄露”。强 大 的 通 讯 接 口， 装 置 配 置 了 工 业 以 大 网， 通 讯 速 度 高 达100Mbps，还配置有 RS232C、RS485、USB、GPRS 通讯接口，可选择多种通讯方式与通讯协议同远方管理中心交互数据核心硬件采用四层印刷电路板（PCB）工艺和 SMT 工艺，硬件可靠性和电磁兼容能力达到国内先进水平，达到了国际对电能质量监测装置的 EMC 的要求。在监测功能方面，装置除具有常规的电能质量稳态标准的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。

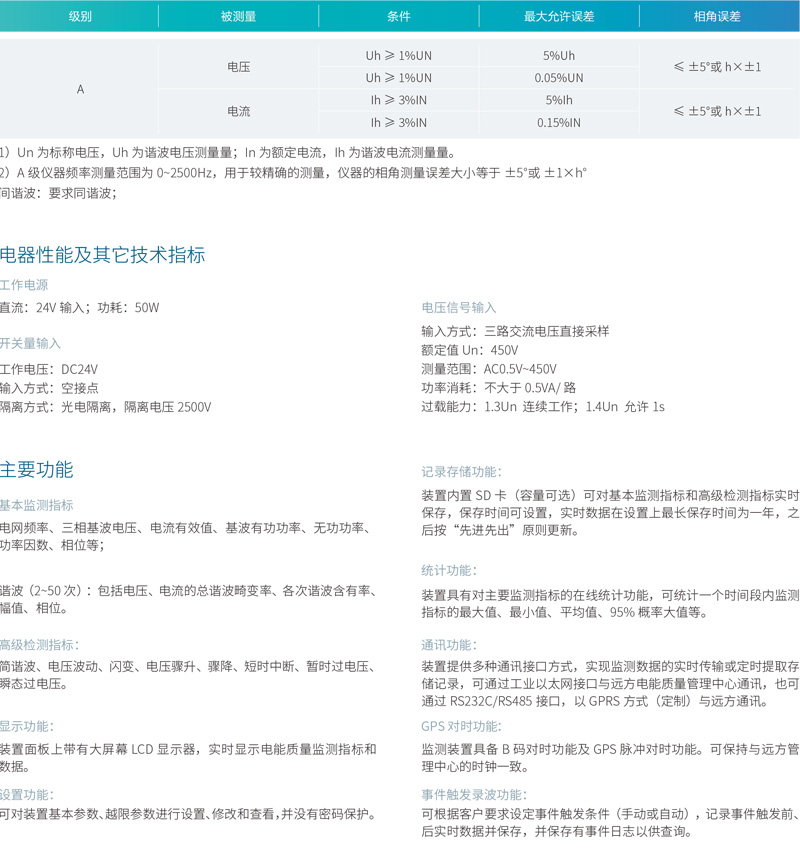

技术指标
基波电压误差：±0.2%；
电压偏差误差：±0.2%
基波电流误差：±0.5%
频率偏差误差：±0.01Hz；
频率测量范围：45Hz~55Hz
三相不平衡度：
电压不平衡度误差 0.2%；
电流不平衡度误差：1%；
电压、电流各序分量：0.5%
电压波动测量误差：±5%；闪变测量误差：±5%
谐波准确度：A 级
