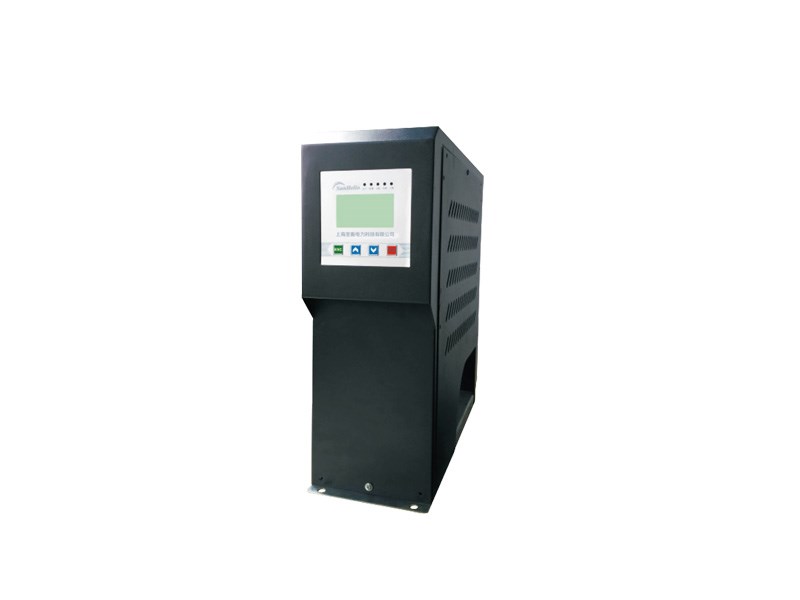

SHDC动态滤波型智能电容器

SHDC动态滤波型智能电容器

分类:智能电网治理元件

产品概况

详细描述
产品概述
本产品适用于交流 0.4KV、50Hz 低压配电系统,要求负荷变化平缓、需要抑制谐波(电抗率 7%、14%),静态补偿。
用 CPU 的数字识别技术, 补继电器的机械离散性实现等电位投切,确保零电位无涌流投切,不具有低功耗的特点。
常用配置:△、Y。

技术参数
工作电源:AC220V/380V±20%
额定电压:AC220V/380V±20%
额定电流:5A(0-6A)
额定频率:50Hz±10%
使用环境:海拔高度:< 2500 米
环境温度:-20℃ -65℃
相对温度:40℃时 20%-90%
大气压力:79.5Kpa-106Kpa
电压:0.5 级 电流:0.5 级
有功功率:1.0 级 无功功率:1.0 级
频率:0.5 级
灵敏度:30mA
最小响应时间:25s
EMC:严酷等级 IV

基本功能
测量参数:A、B、C 相电压、电流 / 一相电流、两相电压;
显示内容:单相 /A 相、B 相、C 相功率因数、电压、电流、无功、有功、频率、总及分次谐波、电容器投切状态和电源、运行、主机、
故障警示、故障灯指示等;
控制输出:1-64 路投切:取样物理量为无功功率,无投切振荡、无补偿呆区、电压过零投入、电流为过零切除;
保护功能:欠压、过压、温度、谐波、小电流、过流、电容电流;
设计特点:采用断路器,经特殊设计,在 5 倍额定电流值时 10ms内断开。用于主回路电流速切总保护,避免跳上级开关,同时
作为接入电源总开关,采用电气隔离的级联方式及光电隔离的RS485 通讯方式。电容器以主从方式组成一个星型网络,通过主
机根据功率因数等直接控制各个从机的投切状态。也可独自运行;安装简便、扩容简单、接线方便、节能环保。
