工作原理

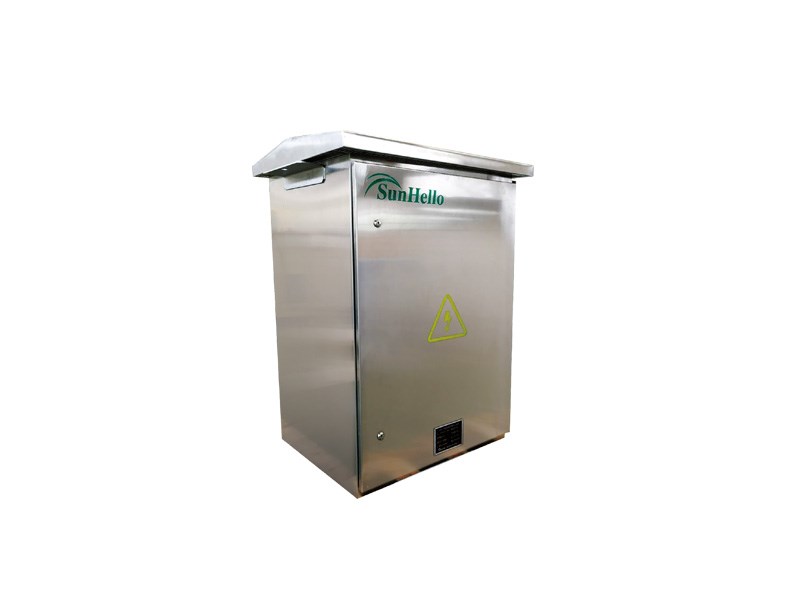

户外柱上型 SHSPC 装置是采用模块式结构设计的综合动态无功补偿装置，由电压源型变流器和连接电抗器组成，电压器源型变流器可输出幅值、相位、频率均可调的三相交流电压。当不考虑 SHSPC变流器装置和连接电抗器的损耗时，电压源型变流器通过控制输出电压幅值与系统电压幅值相对大小关系来控制是否输出电流，以及输出感性还是容性的无功电流，最后实现无功指令的补偿。实际运行时，电压源型变流器输出频率与系统同步，且存在有功损耗，因此需要控制输出电压相位和幅值，来连续调节 SHSPC 输出无功大小和方向。
